Знакомство с пайкой: техника, которая открывает дверь в мир создания и ремонта электроники

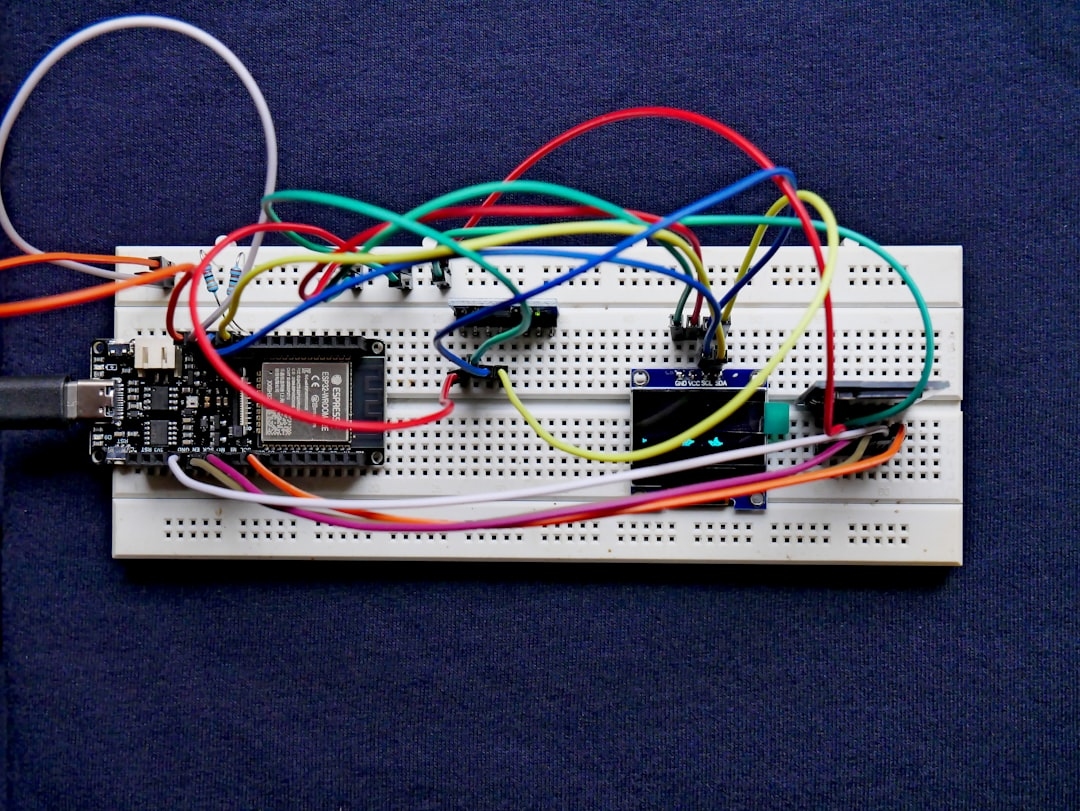

Время, когда даже простые электронные устройства казались загадкой, давно прошло. Сегодня возможность собрать несложную схему – реальность для любого, кто интересуется техникой. Представьте: вы держите в руках паяльник, а перед вами – несколько деталей и монтажная плата. Всё, что нужно для запуска светодиода или сборки небольшого датчика, уже на рабочем столе. В этот момент возникает ощущение настоящего творчества – вы не просто изучаете схемы, а буквально создаёте что-то новое своими руками.
Иногда всё начинается с банальной поломки или желания понять, как работают вещи вокруг. Кто-то хочет восстановить простой фонарик, кто-то мечтает собрать миниатюрный генератор или освоить основы электроники с помощью сборки простейшего устройства. Независимо от цели, первый опыт пайки становится отправной точкой: страх уступает место азарту, а неуверенность – уверенности в собственных силах.
Часто кажется, что пайка – это сложно, что один неверный шаг приведёт к поломке схемы или необратимым ошибкам. На деле процесс во многом предсказуем и доступен даже новичку. Всё, что требуется, – немного внимательности, базовые инструменты и понимание последовательности действий.
Пайка не просто помогает освоить основу технического творчества – она учит находить решения, думать логически, видеть результат своего труда. И однажды собрав простую схему самостоятельно, уже сложно отказаться от желания двигаться дальше, усложнять задачи и открывать всё новые горизонты в мире электроники.
Инструменты и материалы для пайки электронных схем
Перед тем как приступить к пайке, важно собрать базовый набор инструментов и расходников. Для простых проектов не понадобится ничего экзотического, всё доступно в обычном магазине радиодеталей.
- Паяльник. Лучше выбрать инструмент мощностью 20-40 Вт с тонким жалом. Это оптимально для работы с мелкими радиоэлементами.
- Припой. Для монтажа электроники чаще всего используют свинцово-оловянный или бессвинцовый припой диаметром около 0,5-1 мм.
- Флюс. Необходим для удаления оксидов и улучшения сцепления припаиваемых поверхностей.
- Пинцет. Помогает удерживать мелкие детали на месте.
- Держатель для платы (третий рука) или кусок пластилина для фиксации работы.
- Проволочные кусачки и пассатижи – для обрезки лишних выводов и выполнения мелких механических работ.
- Вытяжка или хорошая вентиляция. Дым от пайки вреден, поэтому работайте в хорошо проветриваемом помещении.
Также потребуются детали для вашей схемы – например, резисторы, конденсаторы, светодиоды, микросхемы и сама монтажная плата. Всё просто, если заранее подготовить список компонентов.
Этапы подготовки к пайке: организация рабочего места и безопасность
Рабочее место должно быть удобным и безопасным. Поверхность стола устилают негорючим ковриком или силиконовым ковриком для пайки. Порядок и хорошее освещение помогут избежать случайных ошибок, сбоев и потери мелких деталей.
Техника безопасности при пайке – это не формальность, а правило, о котором забывать нельзя:
- Всегда держите паяльник на подставке, чтобы не прожечь стол или одежду.
- Не трогайте жало паяльника и не оставляйте включённый инструмент без присмотра.
- После пайки тщательно мойте руки – остатки флюса, припоя и микрочастицы вредны для здоровья.
- Используйте защитные очки, особенно если работаете с обрезкой выводов.
Пошаговая инструкция: как спаять простую электронную схему
Создать свою первую рабочую схему не только интересно, но и полезно для понимания основ электроники. Рассмотрим базовый алгоритм работы с примитивным устройством – например, простым сигнализатором на светодиоде.
-
Сборка деталей и проверка схемы.
Начинайте с изучения схемы. Проверьте номиналы деталей, целостность выводов, отсутствие повреждений на плате. Ошибки на этом этапе могут стоить времени и нервов позже. -

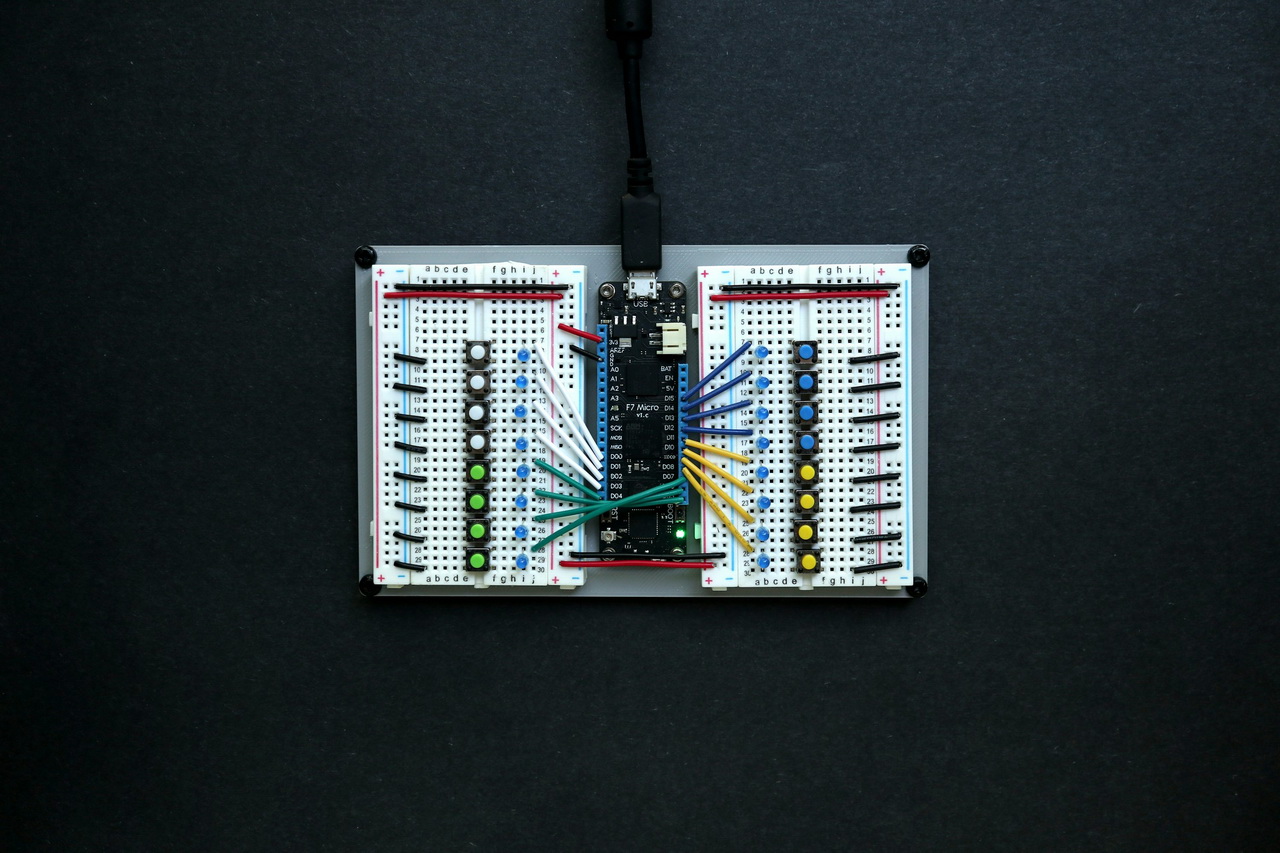

Установка компонентов на плату.
Расположите элементы на печатной плате согласно схеме. Современные платы обычно имеют подписи для каждой детали, что облегчает задачу. Вставляйте детали до упора, лишние выводы пока не обрезайте. -
Фиксация компонентов.
Переверните плату, используйте держатель или пластилин для фиксации. Проверьте, чтобы ничего не выпало и не сместилось. -
Подготовка паяльника и пайка выводов.
Включите паяльник, подождите пару минут для прогрева. Окуните жало в флюс, наберите немного припоя. Коснётесь одновременно жала, вывода детали и контактной площадки платы – припой растечётся по соединению, создавая ровный аккуратный «блинчик». Не перегревайте элементы – пайка каждого вывода должна занимать 2-3 секунды. -
Удаление остатков припоя.
Если на соединении лишний металл, удалите его с помощью оплетки для демонтажа или аккуратно подплавьте и перенесите на другое соединение. -
Обрезка лишних выводов.
После остывания припоя обрежьте выступающие ножки деталей кусачками как можно ближе к плате, не повреждая дорожки. -
Контроль и чистка платы.
Осмотрите все соединения: должны быть блестящими, гладкими, без «соплей» и мостиков между дорожками. Протрите места пайки растворителем или спиртом для удаления остатков флюса. -
Проверка работоспособности.
Подключите питание или тестер, убедитесь, что устройство работает. Ошибки чаще всего связаны с неправильной полярностью светодиодов, перепутанными выводами микросхем, плохим контактом.
Советы для начинающих: как избежать ошибок при пайке
- Используйте схему и маркировку на плате для контроля – это убережёт от путаницы в расположении компонентов.
- Не спешите: даже опытные радиолюбители совершают ошибки из-за невнимательности.
- Перед началом работы всегда проверяйте целостность компонентов мультиметром.
- Регулярно чистите жало паяльника: нагар снижает качество пайки и делает соединения ненадёжными.
- Не наносите слишком много припоя – избыток может вызвать короткое замыкание.
- Для микросхем и светодиодов проверяйте полярность: ошибка тут – частая причина нерабочих схем.
- Если что-то пошло не так – не расстраивайтесь, большинство ошибок исправимы с помощью демонтажной оплётки и терпения.
Типичные проблемы и их решение при пайке электронных схем
Даже при аккуратной работе могут возникнуть сложности:
- Непрочное соединение (холодная пайка).
Выглядит матовым, легко ломается. Причина – недостаточный разогрев контакта или отсутствие флюса. Перепаяйте место, добавив немного флюса. - Мостики между дорожками.
Лишний припой соединяет соседние дорожки, вызывая короткое замыкание. Используйте оплётку для удаления излишков или разогрейте соединение и удалите лишний припой иглой. - Повреждение платы.
Перегрев может привести к отслаиванию дорожек. Работайте быстро, без сильного давления на элементы. - Запах и дым.
Возникает из-за перегрева или некачественного флюса. Работайте при открытом окне или используйте вытяжку.
Для уверенного результата потренируйтесь на ненужной плате перед сборкой основной схемы. Это поможет набить руку и избежать неприятных сюрпризов.
Практическое значение пайки в бытовой электронике
Навык пайки пригодится не только ради энтузиазма. Самостоятельный ремонт наушников, обновление контактов в пульте дистанционного управления, замена повреждённого провода – всё это требует уверенности в работе с припоем. Постепенно усложняйте задачи: можно собрать электронный термометр, световой индикатор или простую сигнализацию.
Для желающих двигаться дальше доступен широкий выбор печатных плат для самостоятельной сборки – от элементарных до достаточно сложных устройств. Важно не бояться экспериментировать и тренироваться.
Собрать простую электронную схему и почувствовать радость от работающего устройства – лучший мотиватор для дальнейшего изучения электроники. Уже первый успешный опыт даёт уверенность, помогает понять основы работы с паяльником и припоем. В этом увлекательном занятии главное – внимательность, терпение и желание учиться новому. Электроника становится понятнее, когда к ней прикасаешься руками – а значит, процесс стоит того, чтобы попробовать.
