Уверенная рука, аккуратная пайка и отсутствие страха перед крошечной техникой — это те три столпа, на которых держится успех сборки любой электронной схемы. Многие когда-то впервые держали в руках запаянную плату и чувствовали одновременно восторг и ужас: что случится, если перегреешь дорожку? Или поставишь микросхему не той стороной? Солдаты флота паяльников часто вспоминают свой первый шлейф: горелые пальцы, запах канифоли, едва заметные трещины на корпусе… Но именно опыт — залог прочной дружбы с электроникой. Научиться паять микросхемы не страшно, если подойти к процессу с правильным настроем и пониманием важных деталей. В конце концов, каждый, кто с уважением относится к технике, может освоить этот полезный навык.
Подготовка рабочих инструментов и места для пайки
Пайка микросхем требует порядка и предельного внимания к деталям. Перед началом работы позаботьтесь о базовом комплекте: паяльник с регулировкой температуры, легкоплавкий припой, пинцет, жало подходящей формы, антистатический браслет. Обязательно пригодится отвод для дыма или хорошая вентиляция — испарения флюса не слишком полезны для здоровья. Рабочая поверхность должна быть чистой, без лишних предметов — лишний винтик легко может оказаться в плате, а нагар от прошлого ремонта создаст проблемы с адгезией припоев.
Важно помнить о безопасности: держите воду или огнетушитель на случай случайного возгорания, работайте в защитных очках и не прикасайтесь к горячим частям инструмента.
Виды микросхем и особенности пайки
В мире пайки есть два главных типа микросхем: с выводами для монтажа в отверстия (DIP, PTH) и компоненты для поверхностного монтажа (SMD). К каждому нужен свой подход.

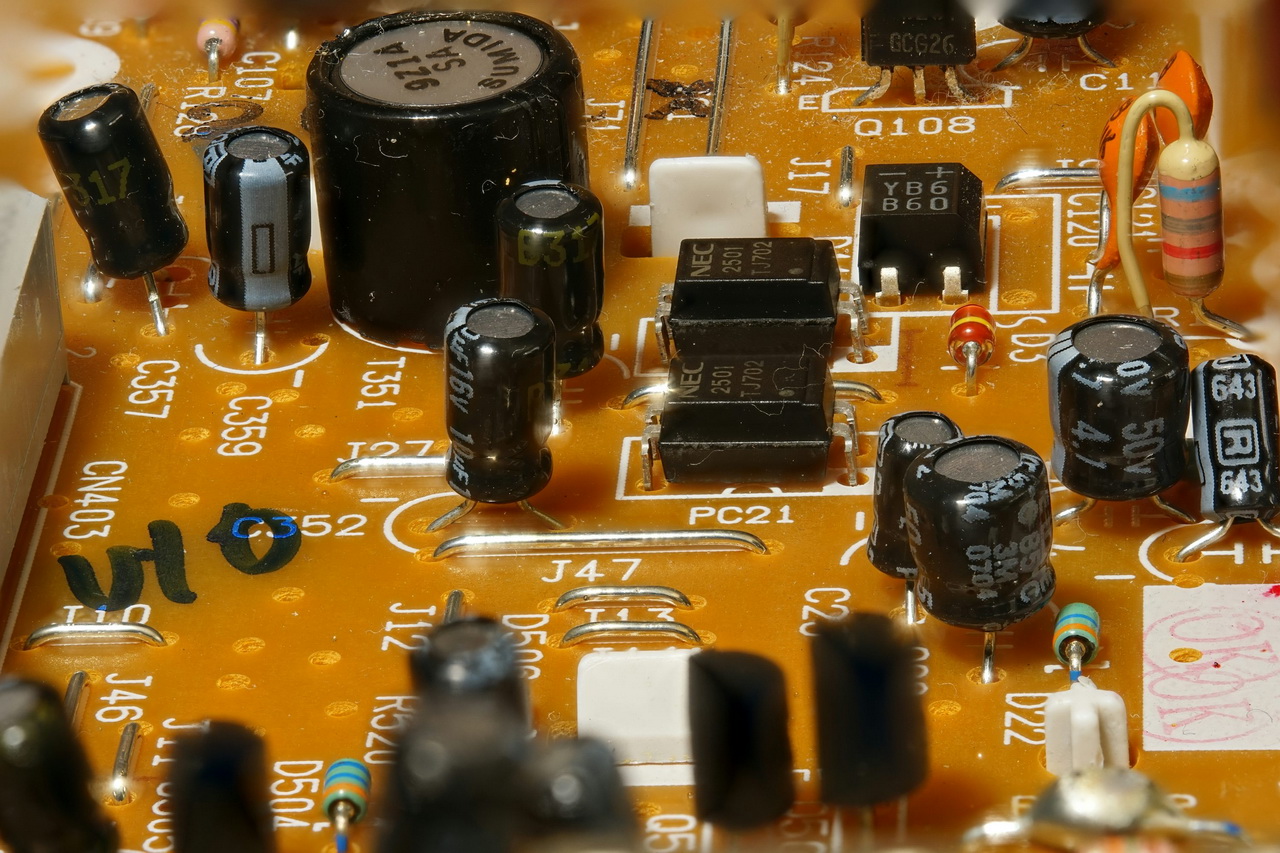

Пайка DIP-компонентов
Пластиковые микросхемы с длинными ножками легко устанавливать в отверстия печатных плат. Главное здесь — аккуратность и внимание к ориентации корпуса. Перед пайкой убедитесь, что все ножки выровнены и вставлены до конца. Для крепления сначала залудите одну крайнюю ножку, закрепите элемент и только потом проходите по ряду (или диагонали) — так микросхема не уедет с места.
Работа с SMD-микросхемами
Поверхностный монтаж сегодня повсеместен. Установка SMD-компонентов требует большей сноровки и устойчивой руки. Здесь пригодится паяльная станция с тонким жалом, а также пинцет с антистатическим покрытием. Иногда используют трафареты и паяльную пасту, но для небольших ремонтов достаточно привычного паяльника и тонкой проволоки припоя. Флюс снижает риск перегрева дорожек, а также улучшает смачивание поверхности.
Необходимые расходники и аксессуары
Для пайки микросхем одних инструментов мало. Вот минимальный набор, который облегчит процесс:
- Оловянно-свинцовый или бессвинцовый припой тонкого сечения (0,3–0,5 мм)
- Канифоль или специализированный флюс
- Мягкая кисточка или спиртовой раствор для удаления остатков флюса
- Оплетка для удаления лишнего припоя
- Подставка для паяльника
- Увеличительное стекло или очки с подсветкой
Не забывайте про антистатический браслет — микросхемы боятся электрических разрядов не меньше, чем перегрева.
Правильная последовательность пайки микросхем
Четкая и осознанная последовательность действий — залог успешной пайки микросхем, как для сборки новых плат, так и для ремонта.
- Подготовьте место и инструменты.
- Проверьте плату, убедитесь в отсутствии пыли и грязи.
- Установите микросхему, соблюдая ориентацию корпуса.
- Закрепите один контакт, чтобы элемент не смещался.
- Проходите по всем ножкам, недолго задерживая паяльник на каждом выводе.
- Используйте небольшое количество припоя, чтобы не создать перемычек между контактами.
- После пайки удалите остатков флюса с помощью кисточки и спирта.
- Осмотрите пайку под увеличением на предмет коротких замыканий или слабых соединений.
Эта схема подходит и для работы с SMD, и для пайки классических DIP-компонентов — разница лишь в инструментах и размере элементов.
Типичные ошибки при пайке и как их избежать
Даже опытные мастера иногда сталкиваются с проблемами:
- Перегрев элементов — микросхемы не переносят длительного воздействия температуры. Не держите паяльник более 2–3 секунд на каждом выводе.
- Недостаток или избыток припоя — слишком мало увеличивает сопротивление контакта, слишком много может привести к короткому замыканию.
- Плохая подготовка поверхности — без флюса или лужения металл плохо смачивается, а пайка получается ненадежной.
- Ошибки в ориентации — установка микросхемы не тем боком часто заканчивается выходом из строя не только компонента, но и всей схемы.
- Статическое электричество — перед началом работы заземлите себя и инструменты.
Если после пайки схема не работает, проверьте визуально все соединения, обратите внимание на перемычки, обрывы и качество лужения.
Советы для аккуратной и надежной пайки микросхем
Мастерство приходит с практикой. Чтобы пайка микросхем прошла без сюрпризов, возьмите на вооружение несколько проверенных рекомендаций:
- Используйте паяльник мощностью 15–30 Вт — этого достаточно для небольших плат и современных компонентов.
- При необходимости применяйте оплетку или отсос для удаления лишнего припоя — это проще, чем исправлять замыкание после сборки.
- Не забывайте про флюс, даже если припой содержит канифоль — дополнительная смазка не повредит.
- Работайте при хорошем освещении, используйте лупу для контроля результата.
- Для SMD-компонентов сначала закрепите одну ножку, выровняйте положение и только после этого припаивайте остальные.
- Если есть сомнения, попробуйте попрактиковаться на старых платах или ненужных деталях.
Реальная история: энтузиаст, начав ремонтировать старую аппаратуру, потратил десятки часов на разбор ошибок — но, научившись аккуратно паять микросхемы, он смог восстанавливать редкие платы без труда и горелых дорожек.
Использование термопинцета и паяльной станции
Современные схемы часто требуют особого подхода. Для демонтажа и установки многовыводных SMD-микросхем оптимально использовать термопинцет и паяльную станцию с регулировкой температуры. С их помощью не нужно долго греть каждый вывод отдельно, а риск перегрева платы существенно снижается. Если компонентов немного, можно обойтись простым паяльником, но для больших микросхем лучше вооружиться профессиональным оборудованием.
Заключение
Пайка микросхем — не сверхзадача для избранных, а навык, доступный любому, кто не боится учиться новому и внимательно относится к деталям. Чистота рук, порядок на рабочем месте и чуточку терпения — и даже самая сложная микросхема ляжет на плату, как родная. Даже если с первых попыток результат далек от идеала — не сдавайтесь, ведь именно через практику приходит уверенность и понимание каждой детали электроники.
